Auszugskraft von Spritzguss-Scharnieren testen
Bei leichten Kunststoffscharnieren aus dem Spritzguss wird die Auszugskraft immer wieder getestet. Sie zeigt, ob die Scharniere die geforderten Belastungskräfte erfüllen.
Spritzguss-Formenbau
Digitales Kraftmessgerät SAUTER SAUTER FH 100K
Lieferung: ca. 04. Nov. - 06. Nov.
Sofort versandfertig
kostenfreie Lieferung in DE ab 120,00 €
Versand
Für dieses Produkt sind folgende Versandarten möglich:
Paketversand:
1 - 3 Werktage
6,90 €
Versandkostenfrei ab 120,00 €
Sie haben eine Frage zu diesem Produkt?
Rufen Sie uns an und lassen Sie sich individuell beraten.
Standard
Option
Kurzbeschreibung
Digitales Kraftmessgerät (externe Messzelle) FH 100K, Max 100 kN, Ablesbarkeit 50 N
| SKU: | FH 100K |
|---|---|
| GTIN: | 4045761368484 |
| Alte EAN: | 4045761140462 |
Produktbeschreibung

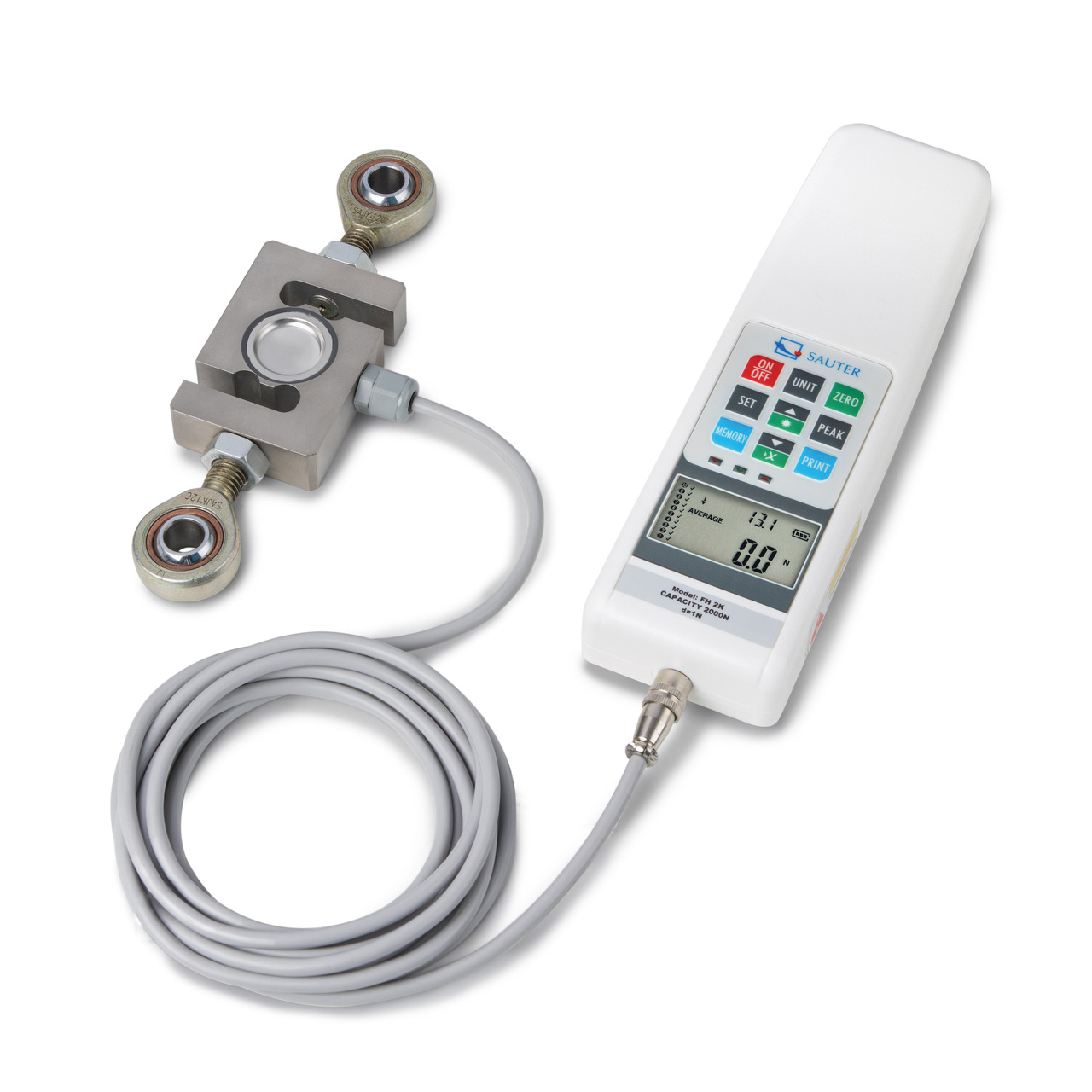

Universelles digitales Kraftmessgerät für Zug- und Druckkraftmessungen mit externer Messzelle
- Umkehrbares Display mit Hinterleuchtung
- NEU: USB-Schnittstelle zur Datenübertragung und Spannungsversorgung serienmäßig

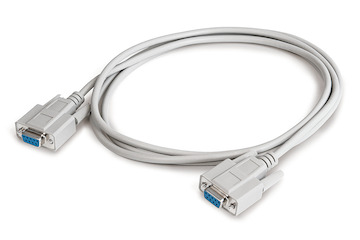

- Datenschnittstelle RS-232 serienmäßig
- Wählbare Einheiten: N, kN, kgf, tf
- Peak-Hold-Funktion zur Erfassung des Spitzenwerts bzw. Track-Funktion zur kontinuierlichen Messanzeige
- Messen mit Toleranzbereich (Grenzwertfunktion): Oberer und unterer Grenzwert einstellbar, in Zug- und Druckrichtung. Der Messvorgang wird durch ein akustisches und optisches Signal unterstützt
- Auto-Power-Off
- Interner Datenspeicher für bis zu 10 Messwerte
- Mini-Statistik-Paket: Durchschnittsbildung aus bis zu 10 gespeicherten Messwerten, sowie Min, Max, n

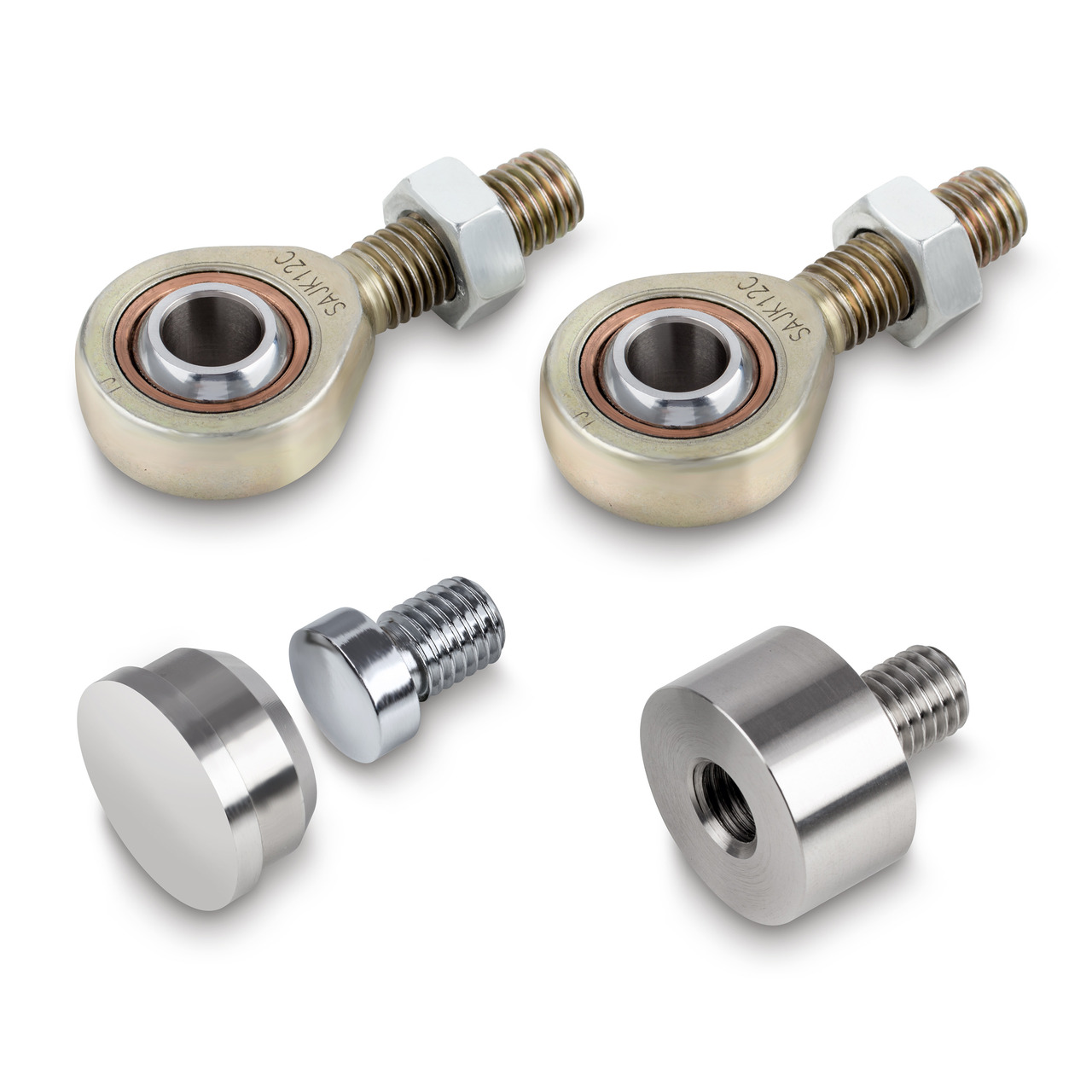

- Zugösen und Druckplatten im Lieferumfang enthalten

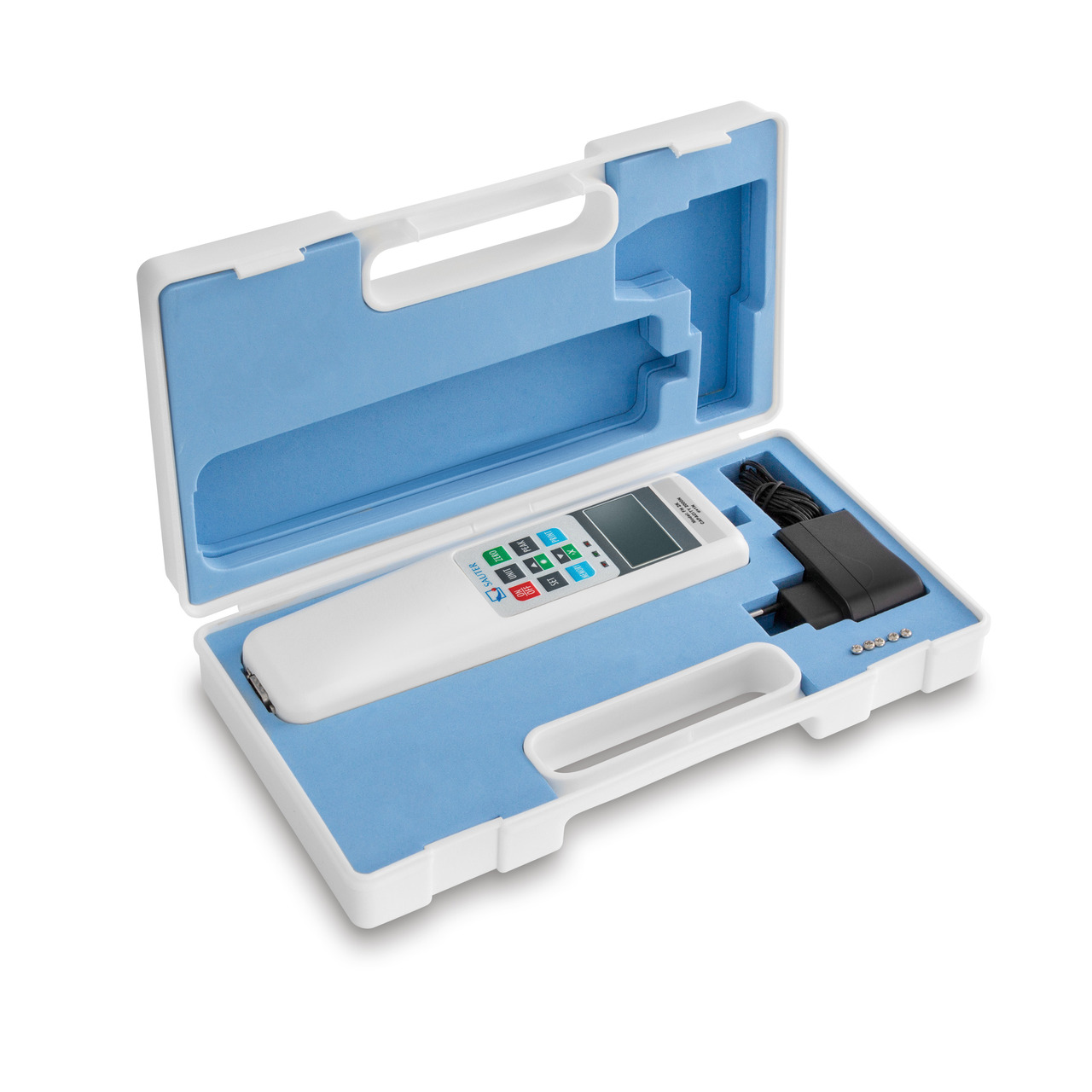

- Lieferung im robusten Tragekoffer
Anwendungen
Auszugskraft von Kunststoffscharnieren testen
Bei sehr leichten Scharnieren aus thermoplastischem Kunststoff wird die Auszugskraft immer wieder getestet. Das Scharnier muss einwandfrei arbeiten, damit das gesamte Bauteil den geforderten Standards genügt.
Technische KunststoffteileTechnische Daten
| Ablesbarkeit Kraft [d] (N): | 50 N |
| Abmessungen Gehäuse (B×T×H): | 180×130×55 mm |
| Abmessungen komplett montiert (B×T×H): | 390×130×55 mm |
| Abmessungen Verpackung (B×T×H): | 420×270×230 mm |
| Akku Betriebsdauer - Hinterleuchtung an: | 24 h |
| Akku Betriebsdauer - Hinterleuchtung aus: | 40 h |
| Akku Ladezeit: | 120 min |
| Artikelnummer für Werkskalibrierung (Druckkraft): | 961-266 |
| Artikelnummer für Werkskalibrierung (Zugkraft): | 961-166 |
| Artikelnummer für Werkskalibrierung (Zugkraft/Druckkraft): | 961-366 |
| Auto-Off Intervall(e) im Batterie-/Akkubetrieb: | 1 - 60 min |
| Bruttogewicht ca.: | 13 kg |
| Display-Art: | LCD |
| Eingangspannung Netzteil / Strom [Max]: | 100 V - 240 V |
| Einheiten: | KN |
| Flugfähig: | ja, aber vor Auslieferung Überarbeitung notwendig (Sonderartikel) |
| IATA Gefahrgutklassifizierung (UN Nummer): | Ni-MH (UN 3496, Verpackungsvorschrift #0, Not Restricted as per Special Provision A199) |
| Kabellänge: | 3 m |
| Kraftrichtungen: | Zug,Druck |
| Lastaufnahme (Zugkraft): | Gelenkkopf |
| Material Gehäuse: | Kunststoff |
| Messbereich Kraft [Max] (N): | 100 kN |
| Messkopf Messfrequenz: | 2 kHz |
| Nettogewicht ca.: | 10 kg |
| Schnittstellen: | RS-232 serienmäßig;USB-Device |
| Steckernetzteil Art: | Steckernetzteil |
| Toleranz (% von [Max]): | 0,5% |
| Überlastschutz (% von [Max]): | 150% |
| Umgebungstemperatur [Max] (°C): | 40 °C |
| Umgebungstemperatur [Min] (°C): | 10 °C |
| UN-Nummer (Gefahrgut): | 3496 |
| Verpackungsgewicht gesamt: | 2170 g |
| Versandart: | Paketdienst |
| Ablesbarkeit: | 50 N |
| Bruttogewicht: | 13 kg |
| Gehäuseabmessungen (BxTxH): | 240×70×40 mm |
| Lieferzeiten: | 1 d |
| Maximale Betriebstemperatur: | 40 °C |
| Nettogewicht: | 10 kg |
| UN-Nummer: | Ni-MH (UN 3496, Verpackungsvorschrift #0, Not Restricted as per Special Provision A199) |
| Produktgruppe: | Digitale Kraftmessgeräte (externer Sensor) |
| Max. Kraft: | 100 kN |
| Richtung der Kraft: | Druck;Zug |
| Speicher: | Yes |
| Stromversorgung: | Akku & Netzteil |
| Grenzwert (Min - Max): | Yes |
| Akku-Typ: | NiMH |
| Toleranz (% vom Max.): | 0,5% |
| Minimale Lagertemperatur: | 40 °C |
| Anzeige rückwärts: | Yes |
| Hold-Funktion: | Yes |
| Wertespeicher - Anzahl der Zellen (pro Gruppe): | 10 |
| Typ der Anzeige: | LCD |
| Betriebszeit (Display an): | 24 h |
| Schnittstelle: | RS-232 serienmäßig;USB-Device |
| Befestigungsgewinde: | Gewindebohrung M30x2 |
| Statistik-Funktion: | Yes |
| Wertespeicher - Anzahl der Gruppen: | 1 |
| Modell-Reihe: | FH-M-EXT |
| Betriebszeit (Display aus): | 40 h |
| Akustisches Bereitschaftssignal: | Yes |
